燒結瓦彎曲試驗要求：

平瓦、脊瓦、板瓦、筒瓦、滴水瓦、溝頭瓦類的彎曲破壞荷重不小于1200N,其中青瓦類的彎曲破壞荷重不小于850N；J形瓦、S形瓦、波形瓦類的彎曲破壞荷重不小于1600N;三曲瓦、雙筒瓦、魚鱗瓦、牛舌瓦類的彎曲強度不小于8.0MPa。

儀器設備：

彎曲強度試驗機:試驗機的相對誤差不大于±1%,能夠均勻加荷。支座由放置后互相平行、直

徑為25mm的金屬棒及下面的支承架構成。其中一根可以繞中心輕微上下擺動,另一根可以

繞它的軸心稍作旋轉,支承架高度約50mm,并能使上面的金屬棒間距可調。壓頭是一直徑

為25mm的金屬棒,也可以繞中心上下輕微擺動。支座金屬棒和壓頭與試樣接觸部分均墊上

厚度為5mm、硬度為邵爾A45度~60度的普通橡膠板。

b)鋼直尺，精度為1mm。

c)秒表，精度為0.1s。

燒結瓦彎曲試驗步驟：

1.將試樣放在支座上,調整支座金屬棒間距,并使壓頭位于支座金屬棒的正中,對于跨距要求搭接不足的瓦(J形瓦、S形瓦先保證一個支座金屬棒位于瓦峰寬的中央),調整間距使支座金屬棒中心以外瓦的長度為15mm±2mm。其中對于波形瓦類,要在壓頭和間放置與瓦上表面波浪形狀相吻合的平衡物，平衡物由硬質木塊或金屬制成，寬度約為20mm。

2.試驗前先校正試驗機零點,啟動試驗機，壓頭接觸試樣時不得沖擊,以50N/s~100N/s的速度均勻加荷，直至斷裂，記錄斷裂時的最大載荷P。

注意：①平瓦、板瓦、脊瓦、滴水瓦溝頭瓦、S形瓦、形瓦、波形瓦的試驗結果以每件試樣斷裂時的最大載荷表示,精確至10N。

②三曲瓦、雙筒瓦、魚鱗瓦、牛舌瓦的試驗結果以每件試樣的彎曲強度表示，精確至0.1MPa。

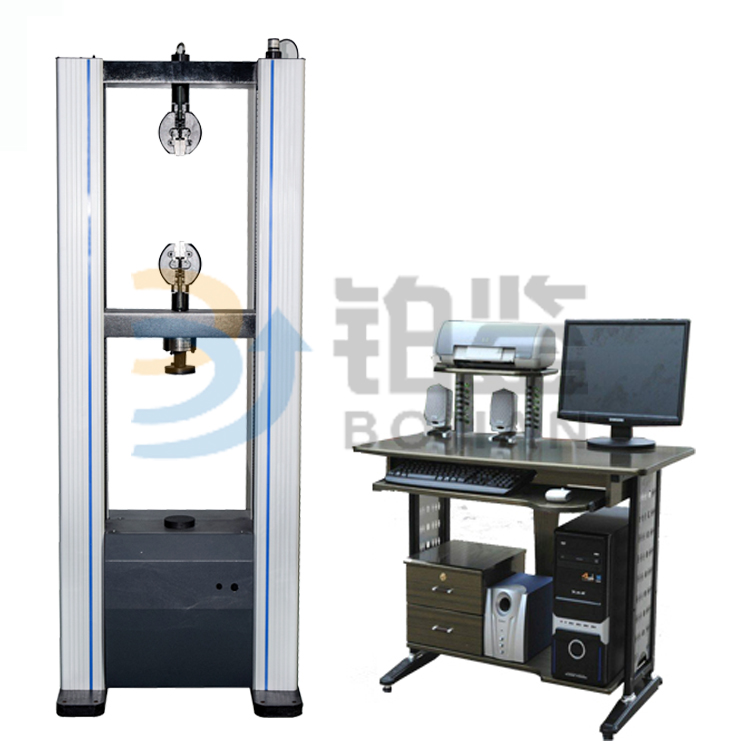

所用設備圖片
