電液伺服單拉機主要用于金屬、非金屬的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T228-2010《室溫材料 金屬拉伸試驗方法》的要求。主機集自動控制、自動測量、數據采集、屏幕顯示、試驗結果處理為一體，以油缸上置式主機為平臺，配置精密油泵、伺服控制器，實現多通道閉環控制，完成試驗過程的全自動控制、自動測量等功能，具有專業性好、可靠性高、升級簡易等特點，并可隨著試驗機測控技術的發展和試驗標準的變化而不斷充實完善。

產品的制造和檢驗標準：

GB/T6825.1-2010  靜單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機    測力系統的檢驗與校準

GB/T 2611-2007 試驗機 通用技術要求

JB/T 6147-2007 試驗機包裝、包裝標志、儲運技術要求

適用的試驗方法標準：

GB/T228-2010 金屬材料室溫拉伸試驗方法

GB/T7314-2005 金屬材料室溫壓縮試驗方法

GB/T232-2010金屬材料彎曲試驗方法

GB/T8653-1988 金屬楊氏模量、弦線模量、切線模量和泊松比試驗方法

JGJ107-2016  鋼筋機械連接技術規程

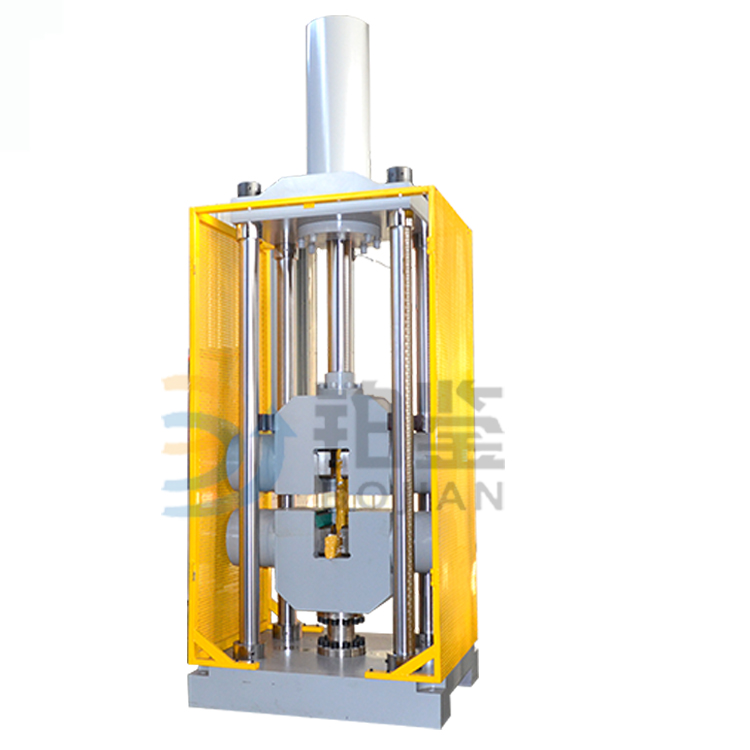

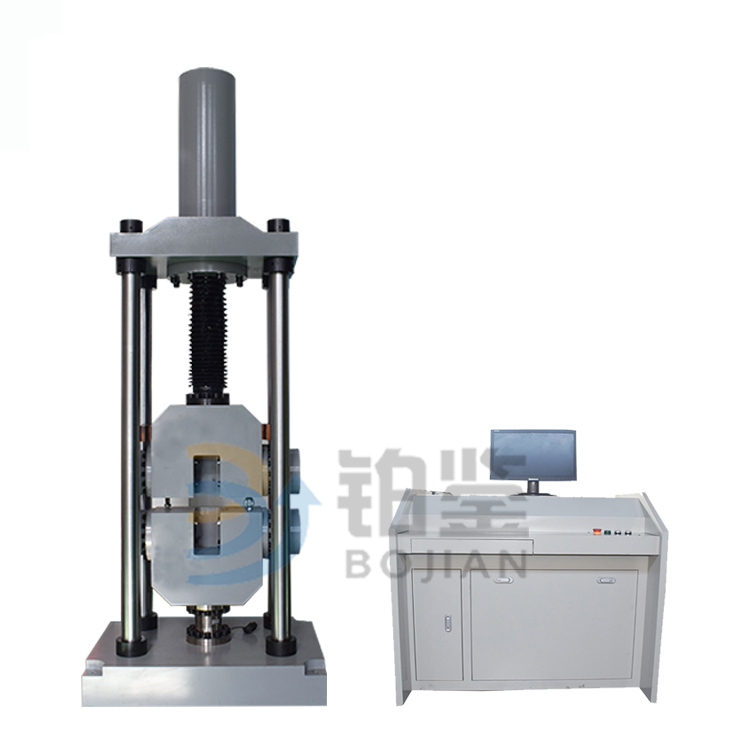

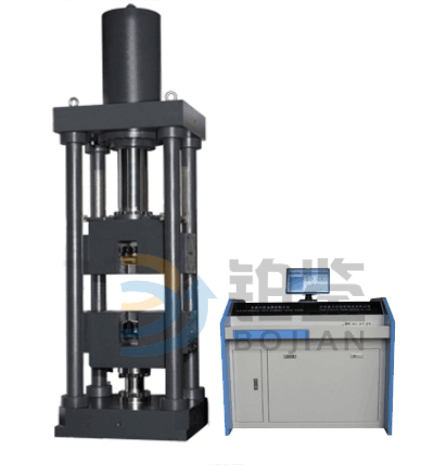

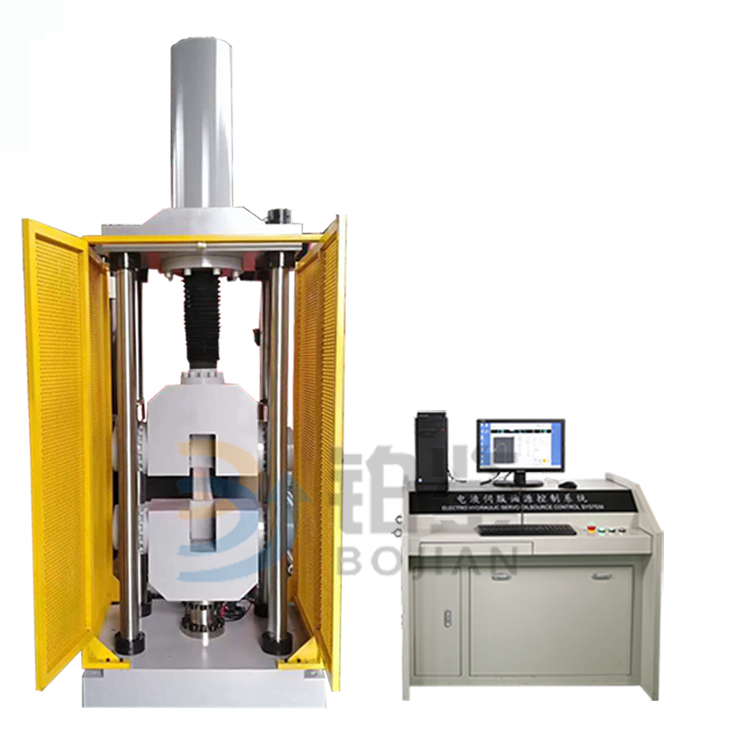

1、單拉機主機為四立柱主機結構，機架材質為整體鑄鋼式，高精度伺服專用油缸上置式的主機結構，此結構大大降低了主機高度，運輸、安裝方便，性能穩定、可靠，油缸帶動上橫梁，實現拉伸空間的調整，試驗操作方便。

2、測控系統由電液伺服控制油源、全數字伺服控制器、負荷傳感器、測量試件變形的引伸計、測量位移的光電編碼器、試驗機專用PC測控卡、打印機、多功能試驗軟件包、電氣控制單元等部分組成。

3、電液伺服控制油源為負載適應型進油節流調速系統，采用成熟技術按標準模塊化單元設計生產制造，專門為微機控制液壓萬能試驗機配套使用；

4、電液伺服控制油源選用性能優良的油泵、電機，質量可靠，性能穩定；

5、電液伺服控制油源采用獨有技術自行研制生產的負載適應型節流調速閥，系統壓力穩定，自適應恒壓差流量調節，無溢流能耗，易于進行PID閉環控制。

最大試驗力：               1000kN

試驗力測量范圍：           1%—100%FS

試驗機級別：               0.5級

立柱數：                   4柱

試驗力分辨率：             滿量程的1/300000

采集頻率：                 60HZ

試驗力示值相對誤差：       ±0.5%

位移測量分辨力：           0.007mm

位移示值相對誤差：         ±0.5%

變形示值相對誤差：         ±0.5%

加荷速率范圍：             200N/s～20kN/s

拉伸夾頭間最大距離：       680mm

最大壓縮空間：             550mm

圓試樣夾持范圍：          Φ15-26mm(1套) Φ26-Φ40mm（1套）

板試樣夾持范圍：          0-20 mm  20-50 mm

上下壓板尺寸：            Φ200mm

立柱間有效距離:           660×400 mm

活塞最大行程：            650 mm

活塞上升最大移動速度：    100 mm/min

活塞下降最大移動速度：    100 mm/min

控制方式：                電液伺服閉環控制，控制模式可平滑切換

主機尺寸：                約980mm×720mm×3600mm

油源外形尺寸：            1350mm×600mm×900mm

油泵電機功率：            2.2KW
